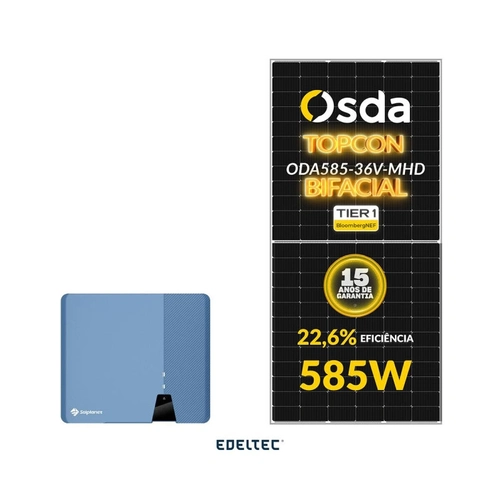

Gerador Edeltec Solar Solplanet 12,87 Kwp Mon. 220v S/estrutura (10k/585w Bifacial)
Ref.: E437170C
Gerador Edeltec Solar Solplanet 12,87 Kwp Mon. 220v S/estrutura (10k/585w Bifacial)
R$ 16.503,03
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW10000-S
Entrada (CC):
Máxima potência de entrada CC STC 15000 Wp
Tensão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 80 V a 560 V / 360 V
Tensão de alimentação inicial 80V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 20/16/20 A
Corrente de curto-circuito máxima 28/22,5/28 A
Número de entradas MPPT independentes / strings por entrada MPPT 3/1
Saida (CA):
Potência ativa nominal 10000W
Potência ativa máxima 11000W
Potência aparente máxima 11000 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 50A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.7 % / 97.3 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 503 / 435 / 183 mm
Peso: 18 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa (sem condensação) 100 %
Altitude de funcionamento máxima 3000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): CE, EN50549, IEC62109, IEC62116, IEC61727, IEC61683, IEC60068, IEC61000, AS/NZS4777
Inmetro: Detalhes do Registro: 002810/2022
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW10000-S
Entrada (CC):
Máxima potência de entrada CC STC 15000 Wp
Tensão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 80 V a 560 V / 360 V
Tensão de alimentação inicial 80V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 20/16/20 A
Corrente de curto-circuito máxima 28/22,5/28 A
Número de entradas MPPT independentes / strings por entrada MPPT 3/1
Saida (CA):
Potência ativa nominal 10000W
Potência ativa máxima 11000W
Potência aparente máxima 11000 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 50A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.7 % / 97.3 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 503 / 435 / 183 mm
Peso: 18 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa (sem condensação) 100 %
Altitude de funcionamento máxima 3000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): CE, EN50549, IEC62109, IEC62116, IEC61727, IEC61683, IEC60068, IEC61000, AS/NZS4777
Inmetro: Detalhes do Registro: 002810/2022
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 8 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24775 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 50MTS |
| 24780 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 50MTS |
| 250582 | 22 | MODULO SOLAR OSDA 585W ODA585-36V-MHD 144 CELLS MONO TOPCON BIFACIAL - 740 UN/CNTR |
| 361399 | 1 | INVERSOR 220V SOLPLANET 3MPPT MONOFASICO 10KW ASW10000-S WIFI AFCI |
