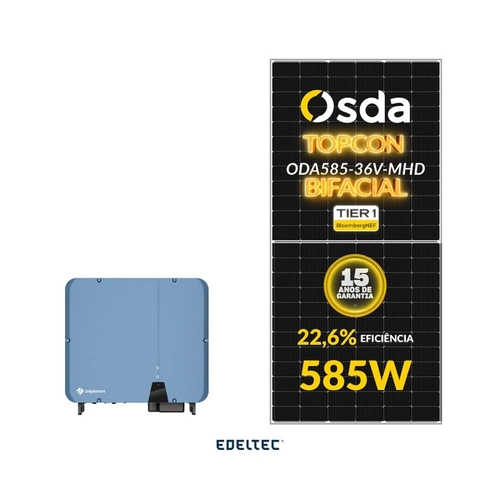

Gerador Edeltec Solar Solplanet 90,09 Kwp Tri. 380v Fibrometal (75k/585w Bifacial)
Ref.: E436749C
Gerador Edeltec Solar Solplanet 90,09 Kwp Tri. 380v Fibrometal (75k/585w Bifacial)
R$ 110.805,06
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW 75K-LT
Entrada (CC):
Máxima potência de entrada CC STC 112500 Wp
Tensão de entrada máxima 1100 V
Intervalo de tensão MPPT / tensão nominal de entrada 200 V - 1000 V /630 V
Tensão de alimentação inicial 200 V
Tensão de entrada mínima (funcionamento) 250 V
Corrente de entrada de funcionamento máxima 32A
Corrente de curto-circuito máxima 48A
Número de entradas MPPT independentes / strings por entrada MPPT 8/ 2
Saida (CA):
Potência ativa nominal 75000 W
Potência ativa máxima 75000 W
Potência aparente máxima 75000 VA
Tensão CA nominal 380V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 114 A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 3 / 3-N-PE
Distorção harmônica (THD) à saída nominal <3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 98.6 % / 98.4 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 984 / 640 / 330 mm
Peso: 85 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Ventoinhas
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa (sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
EMC Classe B
Funcionalidades:
Ligação CC Conector de encaixe CC
Ligação CA Conector Terminal OT/DT (máx. 240 mm2)
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação Wi-Fi / RS485
Certificados e aprovações (mais disponível mediante pedido): CE, IEC 62109-1/2, IEC 61727, IEC 62116
Inmetro: Detalhes do Registro: 001891/2023
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW 75K-LT
Entrada (CC):
Máxima potência de entrada CC STC 112500 Wp
Tensão de entrada máxima 1100 V
Intervalo de tensão MPPT / tensão nominal de entrada 200 V - 1000 V /630 V
Tensão de alimentação inicial 200 V
Tensão de entrada mínima (funcionamento) 250 V
Corrente de entrada de funcionamento máxima 32A
Corrente de curto-circuito máxima 48A
Número de entradas MPPT independentes / strings por entrada MPPT 8/ 2
Saida (CA):
Potência ativa nominal 75000 W
Potência ativa máxima 75000 W
Potência aparente máxima 75000 VA
Tensão CA nominal 380V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 114 A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 3 / 3-N-PE
Distorção harmônica (THD) à saída nominal <3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 98.6 % / 98.4 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 984 / 640 / 330 mm
Peso: 85 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Ventoinhas
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa (sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
EMC Classe B
Funcionalidades:
Ligação CC Conector de encaixe CC
Ligação CA Conector Terminal OT/DT (máx. 240 mm2)
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação Wi-Fi / RS485
Certificados e aprovações (mais disponível mediante pedido): CE, IEC 62109-1/2, IEC 61727, IEC 62116
Inmetro: Detalhes do Registro: 001891/2023
| Sku | Quantidade | Descrição |
|---|---|---|
| 1288 | 1 | ESTRUTURA P/ 2 MOD. SKS FIBROMETAL AUTOBROCANTE (S/ PERFIL) |
| 1292 | 38 | ESTRUTURA P/ 4 MOD. SKS FIBROMETAL AUTOBROCANTE (S/ PERFIL) |
| 24381 | 32 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 101106 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 400MTS |
| 101114 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 400MTS |
| 250582 | 154 | MODULO SOLAR OSDA 585W ODA585-36V-MHD 144 CELLS MONO TOPCON BIFACIAL - 740 UN/CNTR |
| 286853 | 154 | PERFIL DE ALUMINIO SKS 2,40M |
| 361412 | 1 | INVERSOR 380V SOLPLANET 8MPPT TRIFASICO 75KW ASW75K-LT WIFI AFCI |
