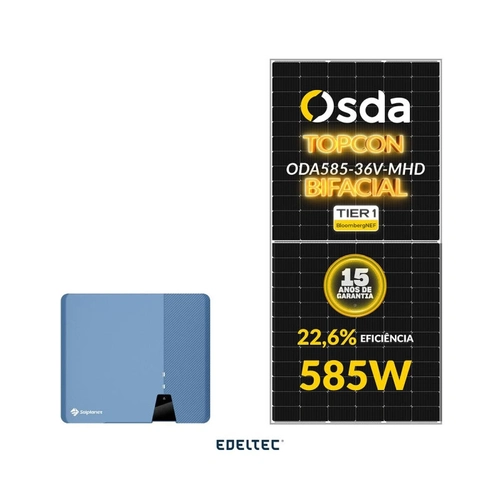

Gerador Edeltec Solar Solplanet 7,02 Kwp Mon. 220v Solo (5k/585w Bifacial)
Ref.: E437550C
Gerador Edeltec Solar Solplanet 7,02 Kwp Mon. 220v Solo (5k/585w Bifacial)
R$ 13.022,42
Descrição
GERADOR EDELTEC SOLAR
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW5000-S-G2
Entrada (CC):
Máxima potência de entrada CC STC 7500 Wp
Tensão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 60 V a 560 V / 360 V
Tensão de alimentação inicial 60V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 16A
Corrente de curto-circuito máxima 24A
Número de entradas MPPT independentes / strings por entrada MPPT 2/1
Saida (CA):
Potência ativa nominal 5000W
Potência ativa máxima 5500W
Potência aparente máxima 5500 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 25A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.8 % / 97.5 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 368 / 325 / 145 mm
Peso: 9.5 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa
(sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): AS/NZS 4777.2,IEC 62109-1/2, IEC 61727, IEC 62116, NB/T32004
Inmetro: Detalhes do Registro: 008649/2024
Dados Técnicos do Modulo
OSDA 585W ODA585-36V-MHD
DADOS ELÉTRICOS
Potência máxima do modulo (Pmax): 585 W
Tensão no ponto máximo de potência (Vmp): 42,52V
Corrente no ponto máximo de potência (Imp): 13,76 A
Tensão em Circuito Aberto (Voc): 51,16 V +- 3%
Corrente de Curto Circuito (Isc): 14,55 A +- 3%
Eficiência: 22,6 %
Tensão Máxima do Sistema 1500V DC
Valor máximo do fusível em série 30 A
Sob condições de teste padrão (STC) de irradiância de 1000 W/m², espectro AM 1.5 e
Temperatura de célula de 25°C.
CARACTERISTICAS DE TEMPERATURA
Coeficiente de temperatura (Pmax): -0.290 % / °C
Coeficiente de temperatura (Voc): -0.250 % / °C
Coeficiente de temperatura (Isc): +0.041 % / °C
DADOS MECÂNICOS
Tipo da célula:182*91 (N TYPE Bifacial Mono)
Arranjo de células 144 (12*12)
Cobertura frontal Vidro temperado 2 mm
Cobertura traseira Vidro vitrificado 2 mm
Quadro Liga de Alumínio Anodizado
Caixa de junção Classe de proteção IP68, 3 diodos
Cabo: 4 mm² cabo 35 cm incluindo conector MC4
Conector: MC4 Compatível
Peso bruto por modulo: 32 Kg
Dimensão: 2278*1134*30mm
QTD por pallet: 37pcs
QTD por container: 740pcs
Dados Técnicos
ASW5000-S-G2
Entrada (CC):
Máxima potência de entrada CC STC 7500 Wp
Tensão de entrada máxima 600 V
Intervalo de tensão MPPT / tensão nominal de entrada 60 V a 560 V / 360 V
Tensão de alimentação inicial 60V
Tensão de entrada mínima (funcionamento) 100V
Corrente de entrada de funcionamento máxima 16A
Corrente de curto-circuito máxima 24A
Número de entradas MPPT independentes / strings por entrada MPPT 2/1
Saida (CA):
Potência ativa nominal 5000W
Potência ativa máxima 5500W
Potência aparente máxima 5500 VA
Tensão CA nominal 220V
Intervalo de tensão CA 180V a 295V
Frequência nominal / Intervalo de ajuste de frequência 60Hz
Corrente máxima de saída 25A
Fator de potência ajustável 0.8 capacitivo ... 0.8 indutivo
Fases de alimentação 1
Distorção harmônica (THD) à saída nominal <= 3%
Eficiência e Proteção:
Eficiência máxima / Eficiência Europeia 97.8 % / 97.5 %
Dispositivo de seccionamento CC Sim
Monitoramento de falhas de aterramento/monitoramento de rede CA Sim
Proteção de polaridade reversa CC /Proteção contra curto-circuito CA Sim
Monitoramento de corrente de fuga (Corrente Residual): Sim
Proteção contra surto: Tipo II
Proteção Anti-Ilhamento: Sim
Classe de proteção (de acordo com a norma IEC 62109-1) /categoria de sobretensão (de acordo com a norma IEC 62109-1): I / AC: III; DC: II
Dados Gerais:
Dimensões (L / A / P): 368 / 325 / 145 mm
Peso: 9.5 kg
Intervalo de temperatura de funcionamento: -25°C ... +60°C
Autoconsumo (noturno) < 1 W
Topologia Sem transformador
Resfriamento Convecção Natural
Grau de proteção (de acordo com a norma IEC 60529) IP66
Categoria climática (de acordo com a norma IEC 60721-3-4) 4K4H
Valor máximo permitido para a umidade relativa
(sem condensação) 100 %
Altitude de funcionamento máxima 4000 m
Funcionalidades:
Ligação CC Conector Plug-in
Ligação CA Conector Plug-in
Tipo de montagem Suporte de montagem em parede
Indicadores LED (Estado / Falha / Comunicação): Sim
Interface de comunicação1 & 2 Wi-Fi / 4G / RS485 (Opcional)
Certificados e aprovações (mais disponível mediante pedido): AS/NZS 4777.2,IEC 62109-1/2, IEC 61727, IEC 62116, NB/T32004
Inmetro: Detalhes do Registro: 008649/2024
| Sku | Quantidade | Descrição |
|---|---|---|
| 24381 | 4 | CONECTOR SC6 MACHO/FEMEA 1500V PROAUTO |
| 24775 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM PRETO NBR 16612 - BOBINA 50MTS |
| 24780 | 1 | CABO EDELTEC SOLAR PV 1.8KVCC 6MM VERMELHO NBR 16612 - BOBINA 50MTS |
| 250582 | 12 | MODULO SOLAR OSDA 585W ODA585-36V-MHD 144 CELLS MONO TOPCON BIFACIAL - 740 UN/CNTR |
| 286853 | 12 | PERFIL DE ALUMINIO SKS 2,40M |
| 345019 | 2 | ESTRUTURA P/ 6 MOD. SKS SOLO (S/ FECHAMENTO) 45MS |
| 345020 | 1 | FECHAMENTO DE MESA SKS P/ ESTRUTURA SOLO 45MS |
| 361396 | 1 | INVERSOR 220V SOLPLANET 2MPPT MONOFASICO 5KW ASW5000-S-G2 WIFI AFCI |
